嗨！好久不見，之前小編分享了(le／liǎo)關于耳機底噪的成因及關注點的推文，閱覽量反映出各位觀衆老爺們極大的熱情和(hé / huò)濃厚的興趣，所以答應大家的底噪全套解決方案真容和(hé / huò)典型客戶實際測試具體案例，今天要(yào / yāo)放出來啦，分爲(wéi / wèi)以下4個部分介紹，熱乎乎的知識點哦。

01

量産産線檢測方案

02

研發改良檢測方案

03

人工聽力判斷與設備判斷對比

04

量産階段全檢管控電流音問題

一(yī / yì ／yí)、

量産産線檢測方案

對于耳機品牌方來說，客訴率對于産品來說是極爲(wéi / wèi)關鍵的指标。而事實上，有相當一(yī / yì ／yí)部分品牌已經因爲(wéi / wèi)底噪問題遭受了(le／liǎo)差評和(hé / huò)退貨，而且底噪相關的投訴在耳機所有的投訴裏面占據很大比例。這種情況對于品牌的發展極爲(wéi / wèi)不利，很有可能給客戶留下品質有問題的标簽，影響後續産品的市場反饋。

因此對于耳機品牌來說，底噪問題應當導入産線以進行100%檢測，實現對應問題的有效管控，杜絕問題耳機流到客戶手中的情況。但對應的額外測試也需要(yào / yāo)對成本進行有效的管控，在達成目标的前提下兼顧性價比需求。
目前來說，絕大多數底噪問題都來自于ANC耳機。ANC功能增加了(le／liǎo)大量元件并使用降噪算法，同時也帶來了(le／liǎo)功耗的提升，因此ANC耳機的底噪問題遠比其他無ANC功能的耳機要(yào / yāo)嚴重。而ANC耳機本身也有着ANC性能測試，其測試條件與狀态非常符合底噪測試的需求。

CRY711

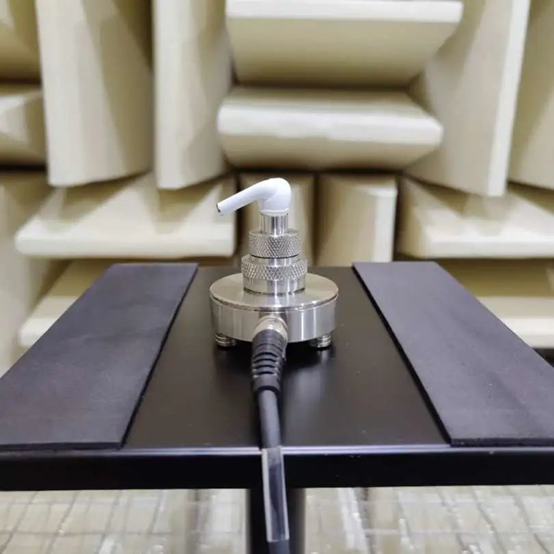

CRY717（右）

探尋針對這一(yī / yì ／yí)特點，将底噪測試融合在ANC測試工站中，實現最大化的測試效率，并減少不必要(yào / yāo)的成本支出。傳統ANC測試工站中，本身就對于測試環境有着較高要(yào / yāo)求，大部分情況下可以直接套用相同的測試箱體。僅僅需要(yào / yāo)将原先普通的CRY711人工耳更換爲(wéi / wèi)CRY717低底噪人工耳，就可以實現對應的測試。但也有部分情況下，原先測試的箱體性能不夠，那麽可以考慮額外更換測試箱體，使用探尋新推出的針對底噪測試的箱體。

當底噪測試并入ANC測試工站後，其測試可以在ANC開啓狀态下順帶進行，隻需要(yào / yāo)額外的4-5秒鍾即可完成；如果希望再追加一(yī / yì ／yí)個播放靜默音的測試，最多也不過4-5秒。換言之，在ANC測試工站追加底噪測試需要(yào / yāo)花費的時間不超過十秒鍾，對于設備成本的壓力也會大大減小。

二、

研發改良檢測方案

産線檢測固然可以解決底噪産品流向用戶的問題，但是出現問題的耳機是無法進行修複與補救的。越高的底噪問題比例意味着越大的量産物料損失以及工時浪費，這也迫切的要(yào / yāo)求産品在設計研發之初，就要(yào / yāo)對底噪問題進行對應的測試與改良，最大程度的降低底噪問題的比例。

與産線測試相同的是，研發端測試底噪也有着對應的各種要(yào / yāo)求，區别在于研發端的環境往往是能夠達到要(yào / yāo)求的。大部分研發團隊都有着自己的消音室，其指标已經滿足了(le／liǎo)底噪的環境需求，隻需要(yào / yāo)在硬件與算法端進行适配，即可實現有效的底噪測試。
而與産線不同的是，研發端對于測試效率沒有過高的要(yào / yāo)求。對應底噪的測試更追求精确穩定，而非單純的高效率高産出。針對研發端，探尋準備了(le／liǎo)各種不同算法用于針對不同特性的底噪，搭配CRY717低底噪人工耳，能夠有效檢測各種底噪問題。

研發端底噪測試

在過去一(yī / yì ／yí)年裏，已經有過多個品牌因爲(wéi / wèi)底噪出現了(le／liǎo)各種各樣的問題，輕則量産良率低，生産損失大；重則造成量産計劃推遲，或引起客戶大量投訴。而這一(yī / yì ／yí)切的根本原因，往往都在于研發端沒有針對底噪進行設計上的優化和(hé / huò)改良，造成最終的底噪問題嚴重。如果從研發設計端就開始針對性的測試與改良，可以大大降低問題發生的比例，達到提升産線良率，降低客戶投訴，同時節約生産成本的效果。這也是每一(yī / yì ／yí)款中高端耳機都必然會選擇的底噪處理方式，即研發端通過檢測改良減少底噪問題，生産端通過檢測避免底噪問題暴露到客戶面前。
由于我們也有幸參與了(le／liǎo)許許多多的ANC耳機項目，可以在這裏與大家分享一(yī / yì ／yí)些遇到的案例和(hé / huò)經驗。讓大家避免對應的問題，能夠生産出性能優異的耳機。這些案例中有未進行底噪測試的客戶；有雖然進行了(le／liǎo)測試，但是測試不規範達不到效果的；也有通過正确的底噪測試得到數據，并最終解決問題的客戶。這裏的我們選取兩個較有特點且典型的案例分享，對應客戶信息已經隐去，僅保留測試的案例與部分數據。當然提供測試使用的是我們的設備（CRY717低底噪人工耳以及CRY723屏蔽隔音箱），保證了(le／liǎo)我們能提供客觀對應的測試數據和(hé / huò)真實的結果。

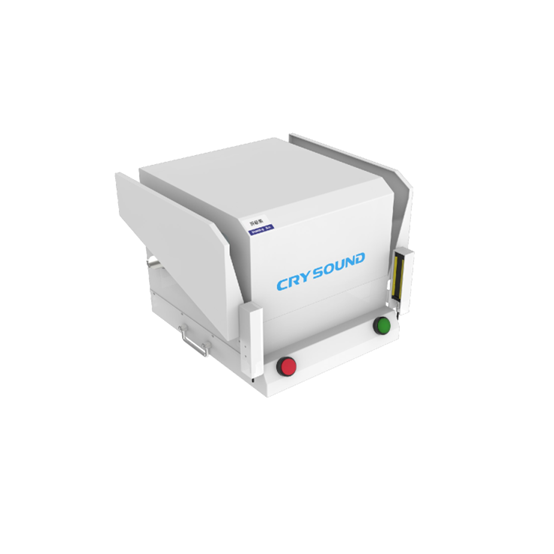

探尋屏蔽箱

三、人工聽力判斷與設備判斷對比

由于聲音測試的主觀性較強，雖然存在理論上的指标，但實際上與每個人自身的聽感還是有很大的關系。尤其是底噪測試的相關問題上，最終目标并不是消滅底噪，而是通過各種手段方式，将底噪降低到人耳聽不見的狀态，以此來解決底噪的問題。那麽這裏的“聽不見”就存在着很大的餘地(dì / de)。
聲學中的人耳聽力極限是根據統計學計算的平均結果，但實際上個體間的差異較大，簡單地(dì / de)套用聽阈曲線并不能達到很好的效果。因此在這類測試中，往往有着另一(yī / yì ／yí)種人工判斷的方式，即人耳主觀判斷與客觀測試結果結合，定義新的測試規格。當然這裏不能随便選擇人員聽音，必須是經過測試認證過,聽力足夠敏感的人-“金耳朵”才能夠勝任。但第一(yī / yì ／yí)步，仍然是通過“金耳朵”們篩選出來的不良樣品和(hé / huò)良品對比分析，初步選出20對産品。具體如下表：

20對樣品耳機雜音問題狀态

1

5對良品作爲(wéi / wèi)參考

2

15對不良品用于分析定标

    考慮樣品數量較多，我們将所有特征彙總，同特征僅保留1～2筆進行介紹。

特征一(yī / yì ／yí)：3.2kHz及諧波異常

産品：#6 #7 #8 #10 #11 #12 #14 #15

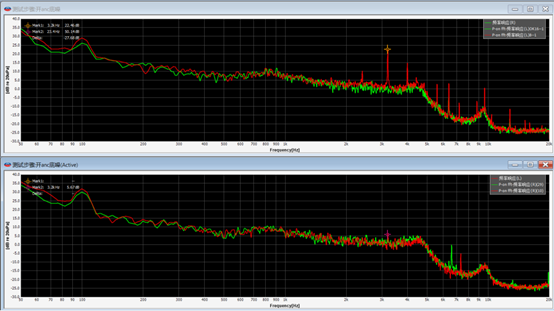

圖一(yī / yì ／yí) #8耳機測試結果

圖一(yī / yì ／yí)中綠色曲線是用于對比的良品耳機，紅色曲線是測試的問題耳機。其中上半圖是左耳，下半圖是右耳。圖10中可以明顯看出，左耳3.2kHz對應諧波存在異常尖峰。對應産品人工聽音表述爲(wéi / wèi)輕微雜音。

圖二  #14耳機測試結果

從圖二可以發現，#14耳機的問題也是在左耳。而從幅度來看明顯要(yào / yāo)比#8耳機嚴重，這也符合描述中嚴重雜音的特征。

特征二：底噪全頻段明顯偏高

産品：#4 #6 #7 #11 #13（#6 #7有雙特征）

圖三 #4耳機測試結果

圖三能明顯看出#4耳機的右耳曲線遠超出正常耳機，底噪非常嚴重。符合标示的右耳ANC嚴重雜音。

圖四 #11耳機測試結果

圖四中是#11耳機的測試結果，可以看出也有類似的特征，但主要(yào / yāo)集中在低頻，2kHz以上基本恢複正常狀态。但是中低頻人耳感知明顯，其特征仍然聽起來非常嚴重，屬于嚴重雜音樣品。

 特征三：中頻異常升高

産品：#9

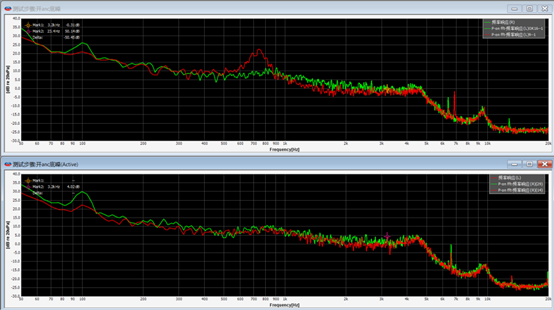

圖五 #9耳機測試結果

産品聽音特征是風噪，其實是指類似氣流吹動的聲音。這部分噪聲主要(yào / yāo)集中在中間頻段，對于#9産品來說是在600～800Hz一(yī / yì ／yí)段的異常升高。但由于正好處在人耳敏感頻率，所以雖然圖形上看來差異不大，但仍然會被人耳捕捉。

規格确定

綜合了(le／liǎo)以上測試的特征和(hé / huò)分析結果，最終我們針對此項目定下的規格主要(yào / yāo)是針對頻段設置能量總和(hé / huò)上限，用于管控整體底噪，來探測整體底噪的幅度。同時針對特征一(yī / yì ／yí)，将3.1～3.2kHz一(yī / yì ／yí)段設置15dB的上限用于管控電流音特征。最後面對風噪和(hé / huò)人耳靈敏區域，單獨設置600～900Hz頻段的能量總和(hé / huò)上限。

四、量産中全檢管控電流音

在一(yī / yì ／yí)個客戶的項目中，因爲(wéi / wèi)發生了(le／liǎo)比較嚴重的底噪問題，而當時已經量産并發布，進行設計變更已經來不及解決發售的需求。而按照當時問題的比例，強行發售的後果會很嚴重，這時唯一(yī / yì ／yí)的辦法就是将已經備貨的産品重新進行一(yī / yì ／yí)次底噪測試，将問題産品剔除，同時再進行同步的問題分析和(hé / huò)改良。
在這樣的背景下，人工聽音不可能完成數十萬耳機的聽音任務，必須要(yào / yāo)使用足夠可靠的設備進行測試來解決問題。而産線端測試，有了(le／liǎo)規格之後還需要(yào / yāo)保證測試的一(yī / yì ／yí)緻性。爲(wéi / wèi)此，我們也進行了(le／liǎo)一(yī / yì ／yí)緻性測試的驗證。詳細的GR&R報告可以表征出測試的一(yī / yì ／yí)緻性。但針對底噪測試，環境帶來的低頻幹擾是無法避免的，且環境噪聲不穩定，是無法進行有效的重複性驗證的。因此針對良品的GR&R結果或是不良品的低頻結果不具備參考價值，其一(yī / yì ／yí)緻性一(yī / yì ／yí)定是比較差的。合理的GR&R報告更多針對中高頻率部分，底噪特征的一(yī / yì ／yí)緻性檢驗。這裏截取出GR&R報告中某一(yī / yì ／yí)個不良品5次循環測試數據作爲(wéi / wèi)參考。

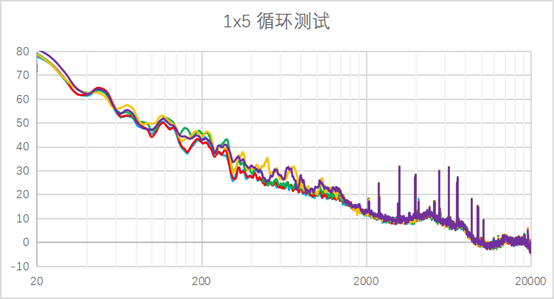

圖六 某客戶耳機1x5循環測試結果

從圖中可以看出，低頻的底噪一(yī / yì ／yí)緻性一(yī / yì ／yí)般，存在不少變化。這是因爲(wéi / wèi)環境中低頻分量的不穩定，在沒有有效的聲音信号前提下（比底噪大至少10dB），其一(yī / yì ／yí)緻性是無法得到保證的。
而關注的中高頻特征，這裏主要(yào / yāo)是800Hz及對應諧波産生的電流音，其一(yī / yì ／yí)緻性非常好，誤差不超過0.3dB。由此可以看出，不良品特征的檢測和(hé / huò)管控是具備可重複性的，可以作爲(wéi / wèi)參考依據進行判定。
當然，針對電流音測試來說，想要(yào / yāo)取得類似這種穩定的結果，也需要(yào / yāo)提供穩定的測試條件。前文也提過，電流音的根源來自射頻天線的信号，該客戶通過指令控制，将天線信号固定爲(wéi / wèi)10dBm并持續在搜索模式中，以此将對應的電流音信号放大并維持穩定。如果沒有類似指令，天線功率随機波動調整，測試的穩定性就難以得到保證了(le／liǎo)。
耳機底噪是耳機，特别是目前ANC耳機研發測試、出貨量産測試的一(yī / yì ／yí)個關鍵因素，直接決定着客戶的使用體驗感，不過，正如我們介紹并在實際項目中總結到的，底噪問題隻能說提前做好測試，将它降低到人耳聽不到的程度，目前我們是不能完全消除掉的。
好了(le／liǎo)，關于耳機底噪的揭秘，上下兩期，探尋把近期做過的案子及自己的思考都分享了(le／liǎo)，靜候各位夥伴的高見和(hé / huò)點評！
