一(yī / yì ／yí)、爲(wéi / wèi)什麽關注耳機底噪？

自從Apple發布第一(yī / yì ／yí)代AirPods後，TWS耳機一(yī / yì ／yí)直處于高速發展的狀态。大量的品牌紛紛推出了(le／liǎo)自己的TWS耳機，一(yī / yì ／yí)時間百花齊放。而随着科技發展，TWS耳機的技術也日漸成熟，同時大量的品牌也給了(le／liǎo)用戶足夠的選擇。這使得用戶不再滿足于簡單的“聽個響”，轉而追求更多更好的聆聽體驗，對于性能的要(yào / yāo)求越來越高。市場上品牌TWS耳機的競争日益激烈，随着耳機功能同質化，用戶也已不再滿足于續航和(hé / huò)ANC等功能，電流音和(hé / huò)ANC功能的底噪成爲(wéi / wèi)用戶滿意度之争的關鍵。底噪問題往往會極大地(dì / de)降低耳機的使用體驗，如果不加以管控，很容易出現大量的退貨及差評。對于希望走中高端路線的品牌來說，底噪問題會給品牌帶來巨大的負面影響。

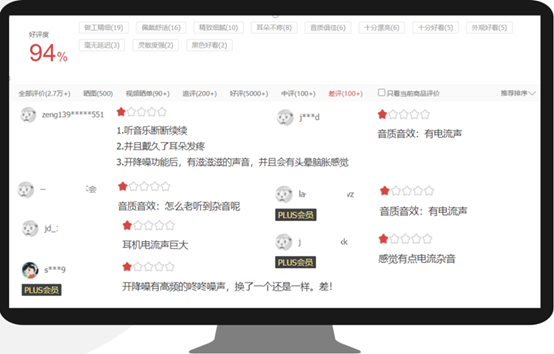

圖1 耳機底噪問題帶來的差評

說起底噪，其實任何耳機都存在底噪，這是無法完全避免的。但正如人耳的聽力有極限，當底噪足夠小的時候，人們是聽不見底噪帶來的問題的。因此底噪的管控，最重要(yào / yāo)的就是保證耳機最後的噪聲要(yào / yāo)低于人耳聽力的極限，做到聽不見底噪，也就不會受到底噪問題的影響了(le／liǎo)。

 二、什麽是耳機底噪？

01、底噪的定義

說了(le／liǎo)這麽多底噪的問題，那麽到底什麽叫做耳機底噪？底噪全稱是本底噪聲，本底噪聲指設備中我們不希望出現的噪聲，例如電路産生的電底噪等。而耳機中的底噪，本質上也是電路底噪，隻是這部分電路底噪通過喇叭轉換成了(le／liǎo)聲信号，因此可以被用戶感知到。

02、TWS耳機底噪分類

底噪産生的原因多種多樣，盡管都是電路底噪，但根本原因不同。而對于TWS耳機來說，往往有三種不同的底噪來源，這三種底噪即：電路底噪、ANC算法底噪、射頻底噪混合的最終結果，才是用戶所感知到的底噪。

01

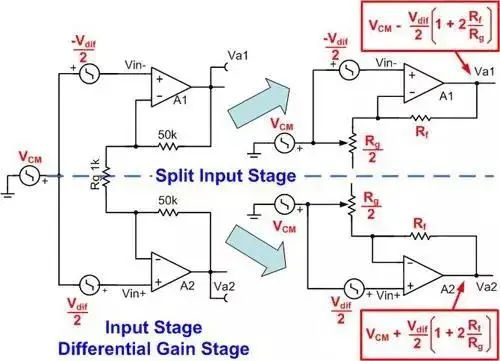

電路底噪

對于電子線路中所标稱的噪聲，可以概括地(dì / de)認爲(wéi / wèi)，它是對目的信号以外的所有信号的一(yī / yì ／yí)個總稱。很好理解，就是來自于電路元器件部分的底噪，耳機PCBA 闆上的電容電感元器件在工作的時候，由于發熱或電路部分相互幹擾導緻器件産生較高頻的噪聲。這部分噪聲可能從耳機直接播放出來，也可能被ANC的降噪麥克風捕捉并轉而從耳機中播放。當然不僅局限于TWS耳機，任何與電路有關的發聲器件，都無法避免電路底噪。但是相對的，電路底噪問題往往比較輕微，絕大多數時候不會嚴重到可以被用戶聽見。但是元器件的質量存在瑕疵，個别瑕疵不會帶來問題，當多個瑕疵器件湊巧出現在一(yī / yì ／yí)副耳機上的時候，底噪就會被放大到可以被聽到的地(dì / de)步。而這部分底噪問題是無法在設計和(hé / huò)工藝上得到解決的。

02

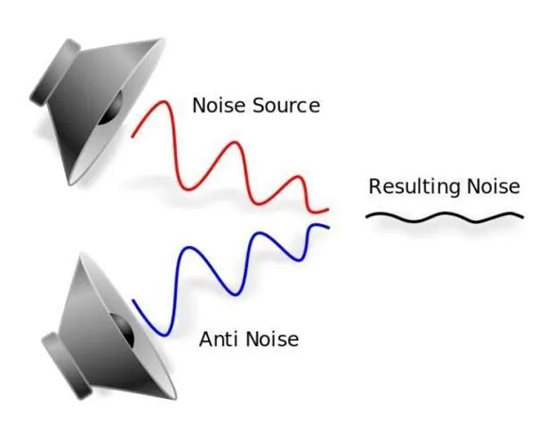

 ANC算法底噪

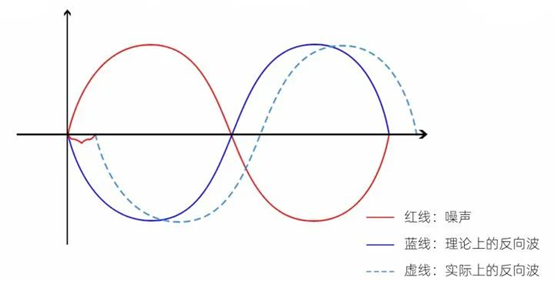

而針對ANC的TWS耳機，則存在了(le／liǎo)另一(yī / yì ／yí)種可能。很多人都有了(le／liǎo)解，在2000Hz或更高頻率，相當一(yī / yì ／yí)部分ANC耳機的ANC功能已經無法降低噪聲，反而會對高頻的噪聲提供一(yī / yì ／yí)些增益。一(yī / yì ／yí)些耳機的物料來料差異導緻在2000Hz之後的增益會變得更大，外界高頻的環境音被降噪Mic識别并加入一(yī / yì ／yí)定增益從耳機再播放出來。這類耳機在打開ANC時會有高頻噪聲被聽見，而低頻的降噪卻是符合要(yào / yāo)求的，傳統的ANC性能測試無法捕捉此類問題。這類問題在設計端比較難以處理，但是如果針對性的調整和(hé / huò)優化ANC的高頻性能，是可以有效改善的。

03

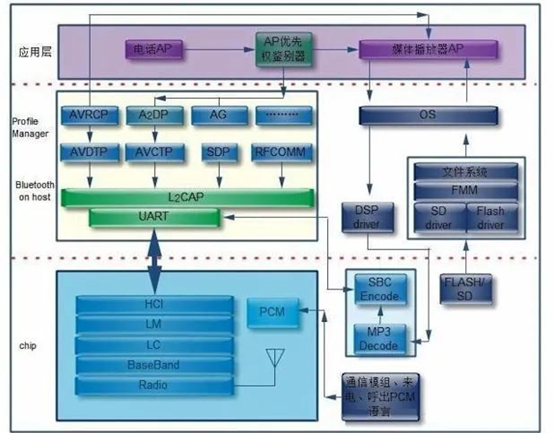

射頻底噪

射頻底噪經常也會有一(yī / yì ／yí)個電流音的稱呼。射頻底噪來源于天線的射頻信号，通過電池耦合到了(le／liǎo)電路中，帶來的底噪問題。由于是射頻相關，而藍牙的射頻頻率大緻固定，所以很容易捕捉其特征，同時在搜索模式等大功率使用場景下，底噪會變得更加明顯，易于分辨。這類射頻底噪往往都是800Hz或其諧波分量（如1600Hz，2400Hz）等，是具體因爲(wéi / wèi)藍牙信道可能有細微的頻率偏移，但是大體是集中分布的。

 三、如何檢測耳機底噪

★

硬件指标

     底噪是非常輕微的聲音，是一(yī / yì ／yí)個很小的信号，一(yī / yì ／yí)般的設備往往不足以捕捉對應的信号。需要(yào / yāo)保證測試系統的底噪要(yào / yāo)遠低于耳機底噪，才能夠做到準确有效的檢測和(hé / huò)辨别底噪問題。

     作爲(wéi / wèi)聲學測試設備，電路底噪往往都非常低，可以達到要(yào / yāo)求。那麽硬件中最大的制約項就是仿真耳。傳統的711人工耳，其底噪約爲(wéi / wèi)20dBA左右，即使經過挑選，也很達到18dBA以下。而人耳的靈敏度在中間頻段（500～6kHz）非常優秀，超過普通711人工耳。這就會帶來人聽得見，設備聽不見的尴尬狀況。

圖2 聽阈曲線

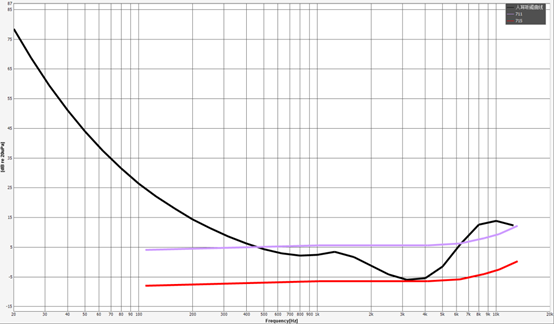

傳統711人工耳(紫)&人耳聽力(黑)&低底噪人工耳(紅)

     對此，則需要(yào / yāo)使用針對性的低底噪人工耳。如圖所示，傳統人工耳在中間頻段無法與人耳對标，而低底噪人工耳則保證了(le／liǎo)人耳可聽見的信号均可被儀器捕捉并分析。從硬性指标來說，在極限頻率即3～4kHz，低底噪人工耳需要(yào / yāo)比傳統人工耳至少低10dB以上。考慮到傳統711一(yī / yì ／yí)般在20dBA，則低底噪人工耳至少應當滿足10dBA的底噪，才能作爲(wéi / wèi)底噪測試的硬件。

    爲(wéi / wèi)此，兆華電子研發并推出了(le／liǎo)針對低底噪測試環境的CRY717低底噪人工耳，其指标可以達到9dBA甚至更低，滿足對應測試的需求。而在此之前，測試底噪主要(yào / yāo)依賴進口的低底噪人工耳，單套成本超過十萬元，且供貨周期很長，隻能勉強在研發端進行使用，無法作爲(wéi / wèi)産線量産解決方案。

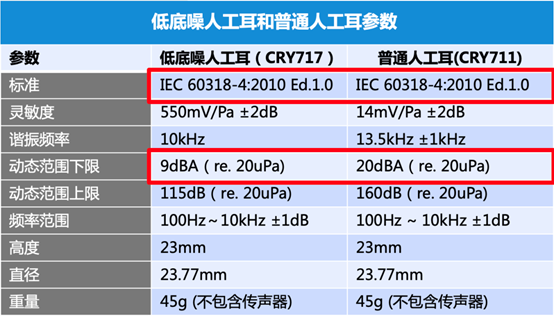

圖3 CRY717低底噪人工耳與普通人工耳對比

★

環境要(yào / yāo)求

     而針對底噪測試，硬件指标隻是其中一(yī / yì ／yí)部分。如果環境嘈雜，那麽耳機底噪會被環境噪音完全掩蓋，也無法被有效的檢出。但是用戶一(yī / yì ／yí)旦在安靜環境下使用，則會發現問題。所以爲(wéi / wèi)了(le／liǎo)底噪測試，必須配備合理的測試環境。

     針對研發端，我們可以選擇消音房，達到足夠良好的效果。但是耳機生産的産線不可能允許消音房的方案，隻能夠選擇次一(yī / yì ／yí)級的消音箱。但普通的消音箱對于聲音的隔離度很有限，完全達不到底噪測試的需求，需要(yào / yāo)針對性做出改良，降低隔音箱的底噪，并提升隔離度。

    針對産線底噪測試的需求，兆華電子研究并改進了(le／liǎo)多款隔音箱體。由于物理定律，消音箱的尺寸無法滿足低頻的降噪效果。但通過材料與結構的設計變更，我們實現了(le／liǎo)底噪測試箱體的升級方案。其隔離度滿足100～200Hz大于30dB，200～800Hz大于40dB，800Hz以上大于60dB。在外界噪音90dB的産線極端條件下，仍然可以實現有效的底噪測試。

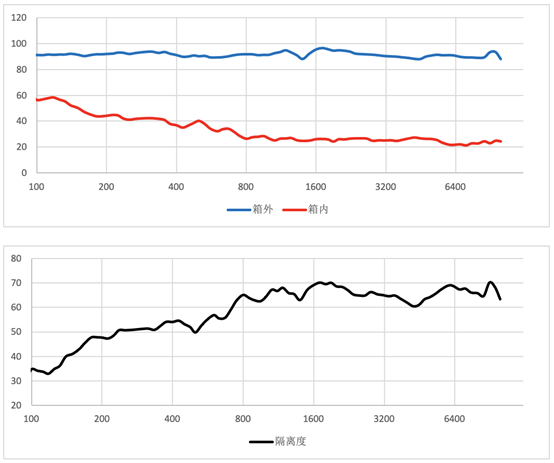

圖4 兆華電子底噪測試消音箱隔離度曲線

    通過搭配合适的箱體，可以實現在産線端提供有效的底噪測試環境，達到底噪問題的産線測試需求。

★

算法處理

     正如之前一(yī / yì ／yí)直提到的，硬件和(hé / huò)環境往往都會成爲(wéi / wèi)制約底噪測試的條件。這其中最大的原因還是因爲(wéi / wèi)底噪信号弱，辨識度低。很多時候耳機底噪相比于最終的測試信号很不明顯。盡管通過大量的良品不良品對比收集數據，仍然可以從視覺上看出一(yī / yì ／yí)些信号上的區别，但往往很難通過框線等傳統方式來進行區分。

     而此時，就需要(yào / yāo)軟件上的算法，來放大這種區别，實現有效的信号分析與界定。兆華電子引入了(le／liǎo)多種全新底噪算法來分别針對不同特征的底噪問題。

     如圖5的第一(yī / yì ／yí)種底噪，是一(yī / yì ／yí)種穩定間隔的信号，但是因爲(wéi / wèi)信号非常小，難以簡單的從時域或是頻域得到結論。通過時域分析看來，兩種底噪幾乎沒有任何區别，難以界定。而通過專門的算法處理後，我們得到了(le／liǎo)完全不同的兩種結果。

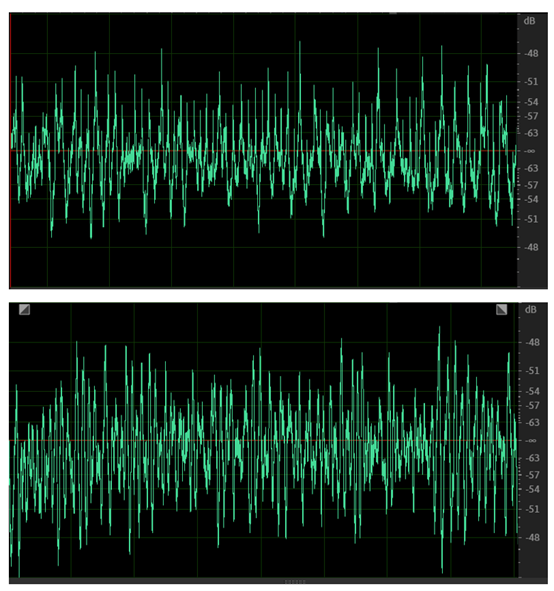

圖5 穩定間隔的底噪波形與良品波形

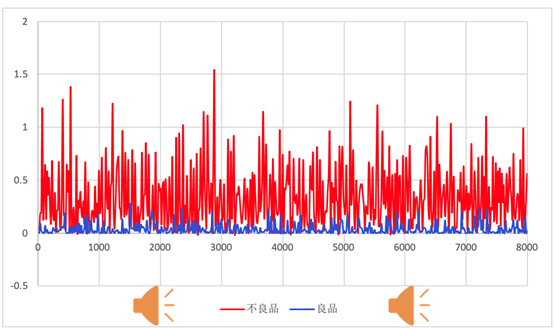

圖6 通過底噪算法處理後的底噪波形與良品波形

     從圖6可以明顯看出良品與不良品的區分。大大降低了(le／liǎo)分辨良品與不良品的難度，提升準确性與生産效率。

    除此之外，還有類似于底噪異常音的問題，從頻域觀察區别非常小，很難清除的界定良品與不良品。

    從圖7-1雖然看得出雜音産品與良品的區别，但是區分度不高，很難定義一(yī / yì ／yí)個穩定的框線來判定良品與不良品，且FFT結果不穩定，容易産生大量的重測率。

圖7-1 雜音與良品的頻域波形

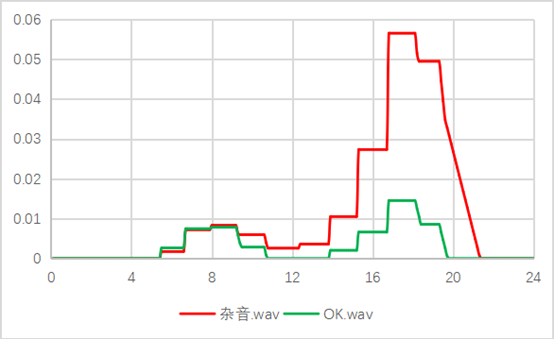

圖7-2 引入心理學模型後的雜音與良品波形

     爲(wéi / wèi)了(le／liǎo)解決此問題，兆華電子将ISO-532_1心理學模型引入算法，通過算法将頻域信号轉換爲(wéi / wèi)人耳是否可聽的一(yī / yì ／yí)個直觀結果，波形如圖7-2所示，能夠很清晰地(dì / de)區分雜音和(hé / huò)良品。

    耳機的底噪問題，一(yī / yì ／yí)直是煩擾用戶及耳機品牌方的問題，目前來說藍牙耳機底噪不能完全消除，隻能降低和(hé / huò)優化。對用戶來說，弄清楚底噪從何而來，選擇底噪優化更好的藍牙耳機是能解決問題的方法；而從源頭來講，對耳機品牌方的生産線和(hé / huò)研發端而言，底噪的問題不能進一(yī / yì ／yí)步完善，不斷的客訴差評和(hé / huò)品質難以提升的同時，也會大大影響品牌形象和(hé / huò)口碑。
    好了(le／liǎo)，由于關于底噪的知識點實在太多，本次文章隻能分爲(wéi / wèi)上下兩期來揭秘。在下期内容，我們将揭秘全套解決方案的真容以及典型客戶實際測試的具體案例給大家，也歡迎小夥伴們在留言區積極交流探讨。
